规格书 - TTL / RS232 转接调试板 UC-02
1. 产品特点
- UC-02 是一款 TTL/RS232 转换板，集成了半双工和全双工的转换功能
- 支持 5.0V 的 TTL 电平输出
- 配备了 RS232 数据接口
- 适用于总线伺服舵机与其他平台之间的通信，提高了设备的兼容性和使用便捷性
2. 规格参数
| 参数项 | 参数值 |
|---|---|
| 输入电压 | 6.0-15.0V |
| 转换信号 | 半双工转全双工 |
| TTL 电平 | 5.0V |
| 最大承载电流 | 20A |
| 串口输出 | 1组 |
| 数据接口 | RS232 |
| 工作温度 | -10 ~ 60℃ |
| 保护功能 | 反接保护 |
| 舵机接口 | PH2.0 × 6 |
| 固定孔位 | M2.0 × 2 |
| 电源指示灯 | 绿色 |
| 尺寸 | 36×24mm |
| 重量 | 5g |

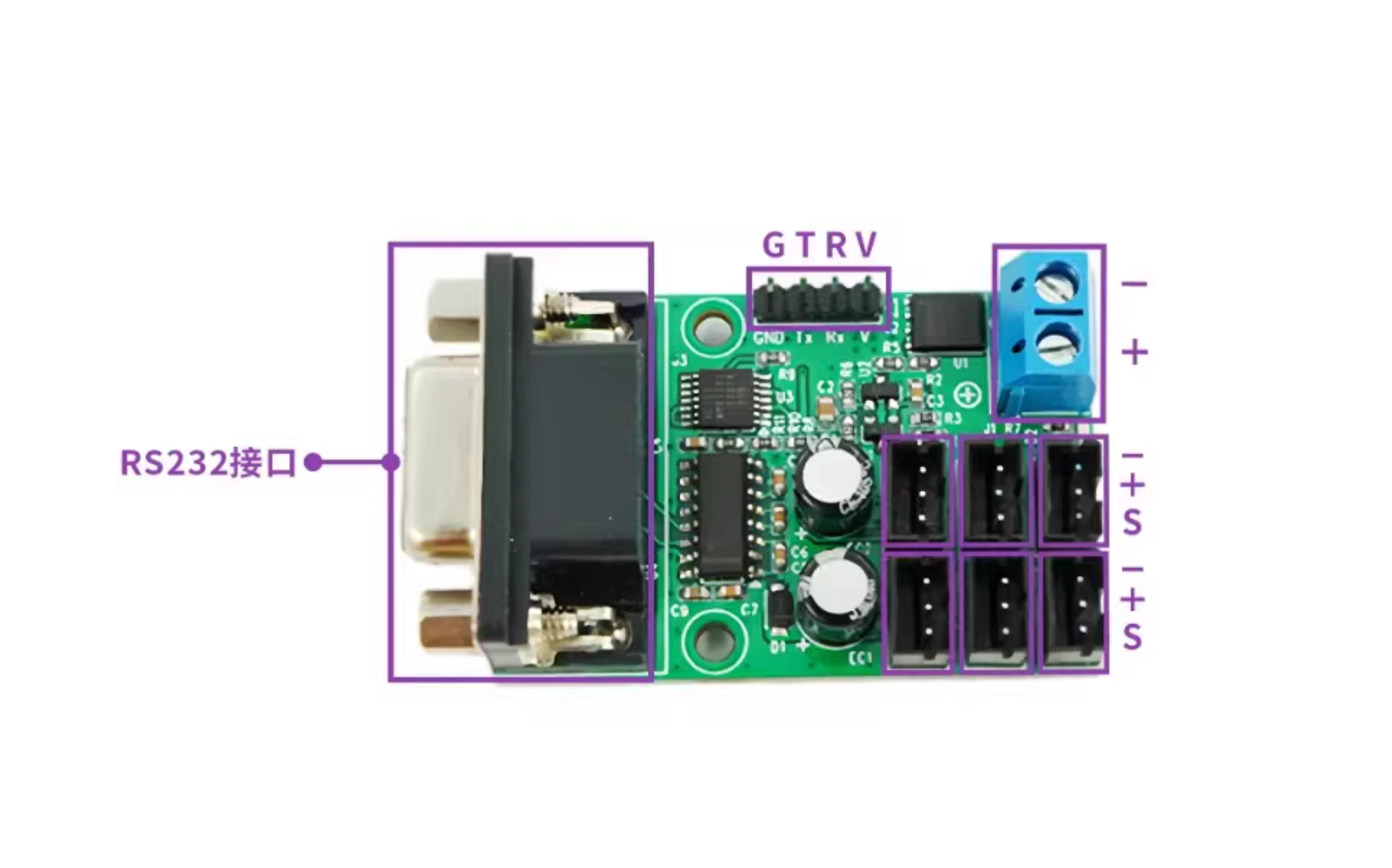

3. 接口说明
引脚定义

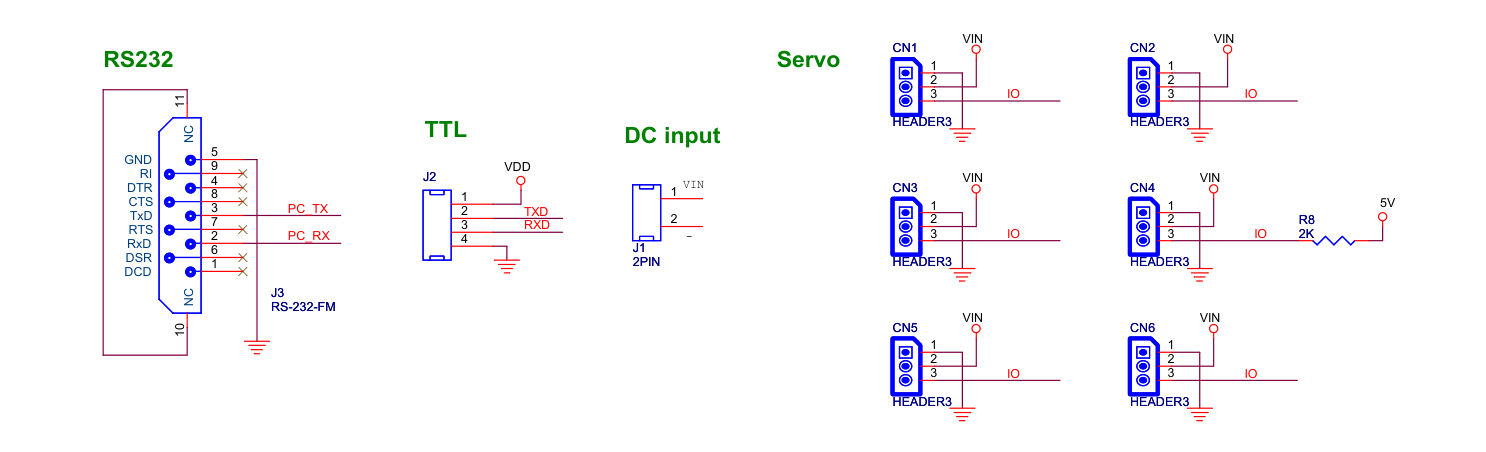

4. 参考线路图
