规格书 - TTL / RS485 转接调试板 UC-04
1. 产品特点
- UC-04 是一款总线伺服舵机的 RS485 转换板
- 集成了 RS485 和半双工转换，以及稳压器线路等功能
- 可用于总线伺服舵机和 PLC 及其他平台之间的通讯
2. 规格参数
| 参数项 | 参数值 |
|---|---|
| 输入电压 | 6.0-18.4V |
| 转换信号 | 485转半双工 |
| 最大承载电流 | 20A |
| 串口输出 | 1组 |
| 数据接口 | 15EDG-3.81 mm |
| 工作温度 | -10 ~ 60℃ |
| 保护功能 | 50A保险丝 |
| 舵机接口 | PH2.0 × 2 |
| 固定孔位 | M2.0 × 4 |
| 电源指示灯 | 绿色 |
| 尺寸 | 36×36mm |
| 重量 | 17.2g |
3. 接口说明

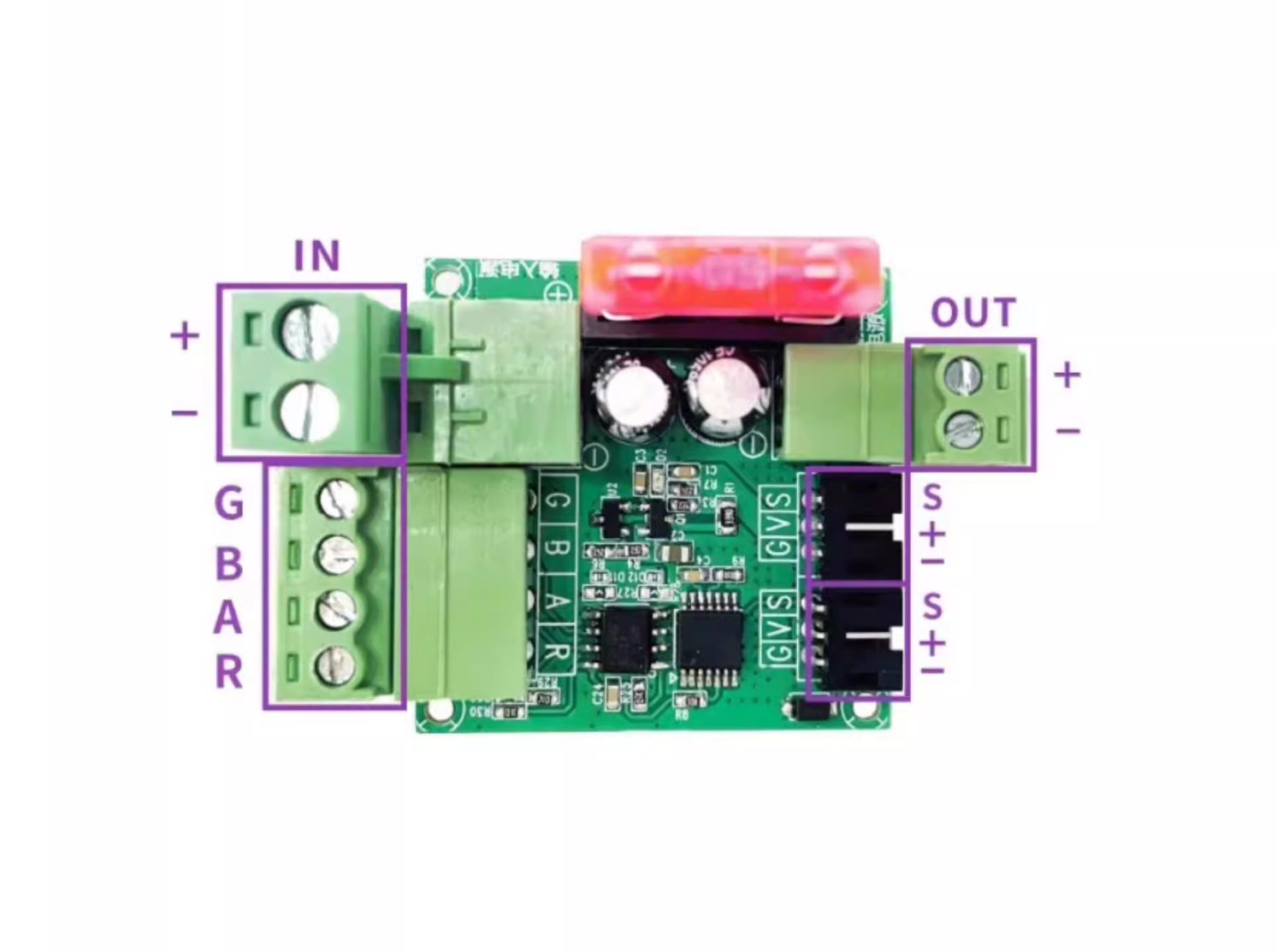

引脚定义

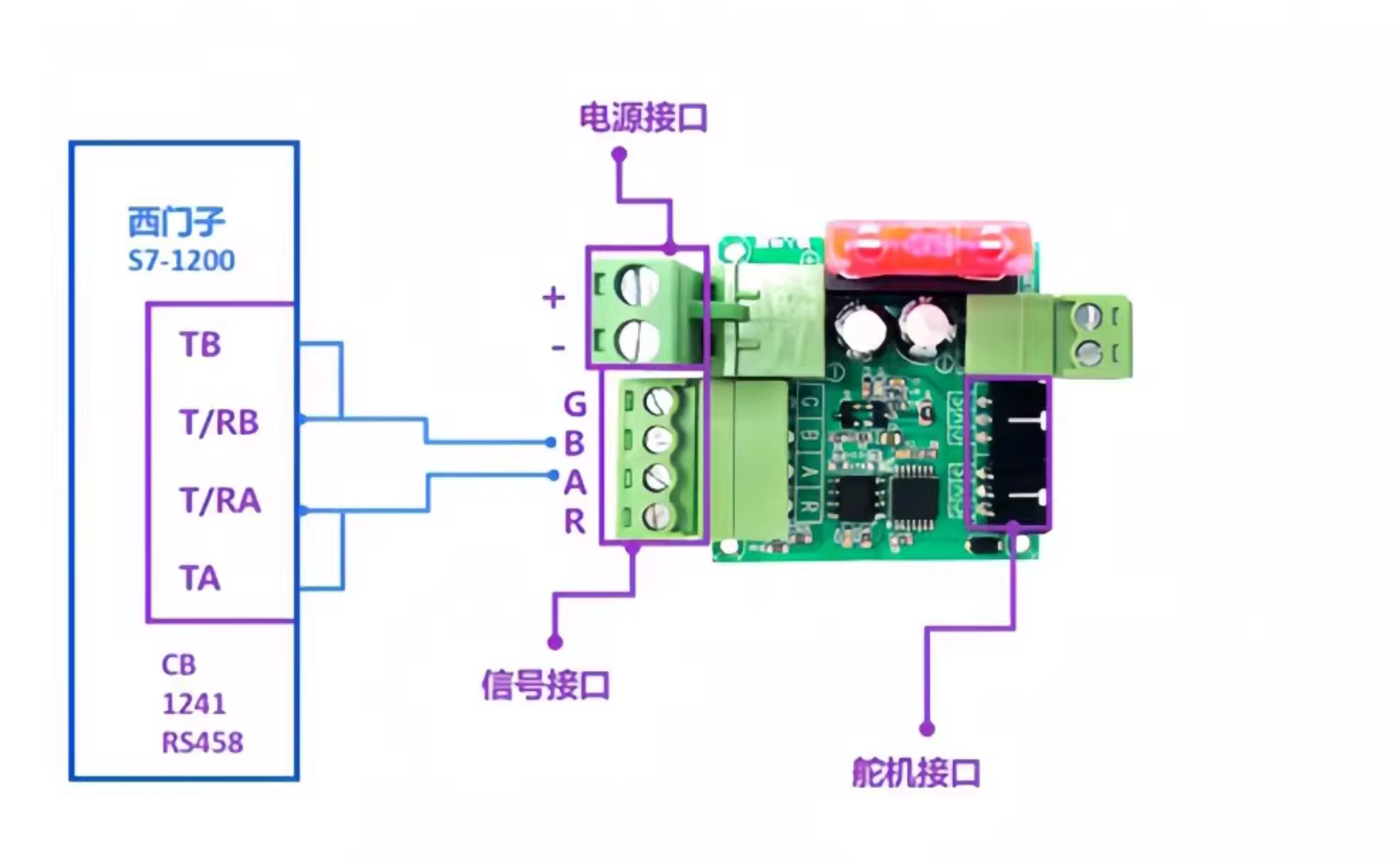

西门子S7-1200 PLC接线图
4. 外观尺寸

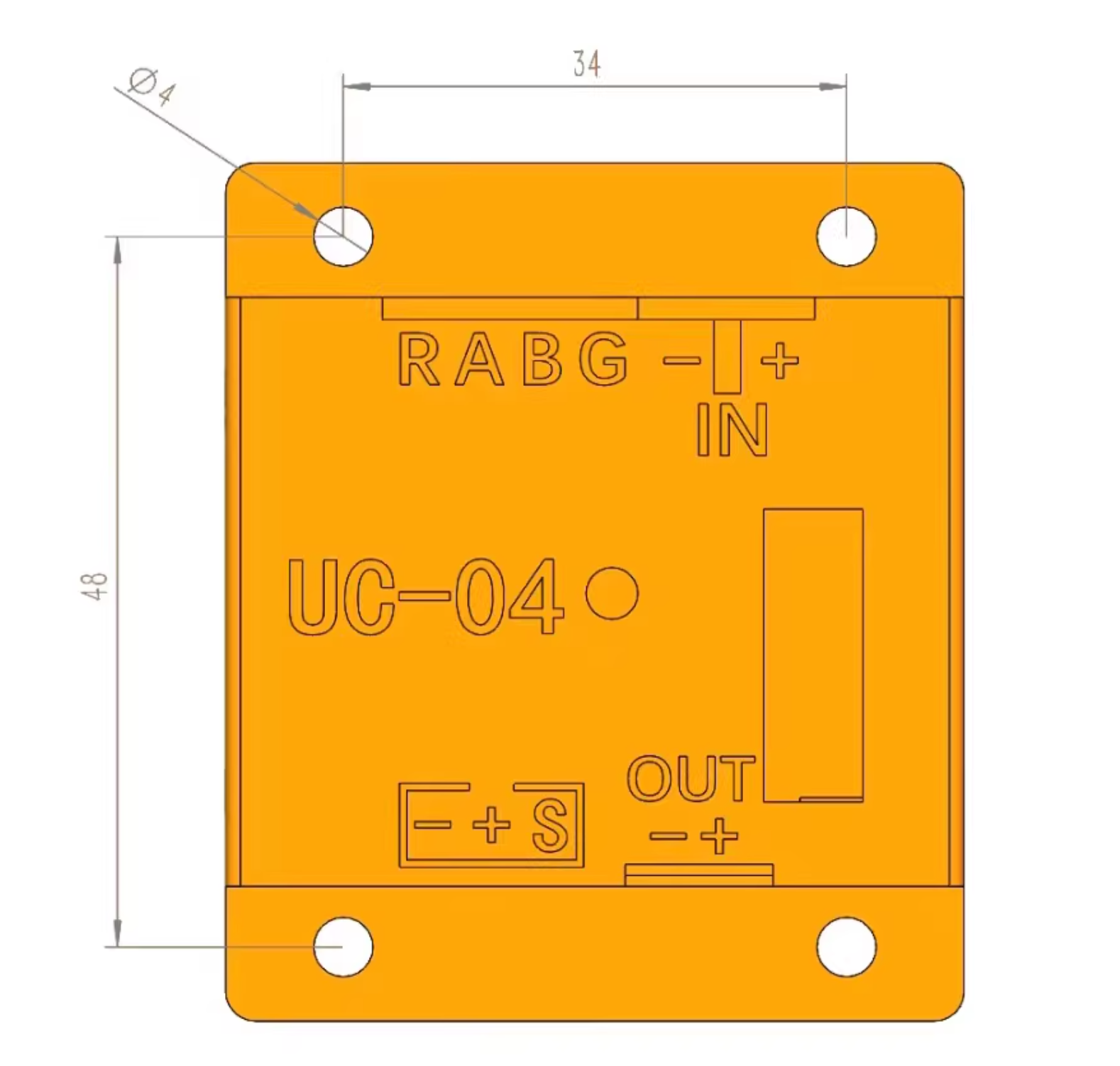

外观尺寸图

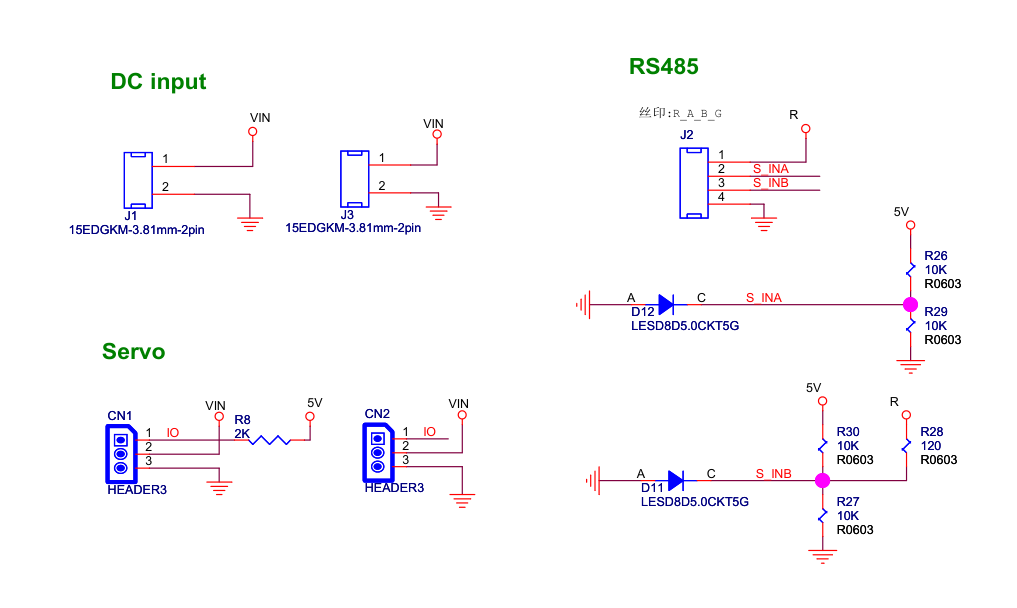

5. 参考线路图
