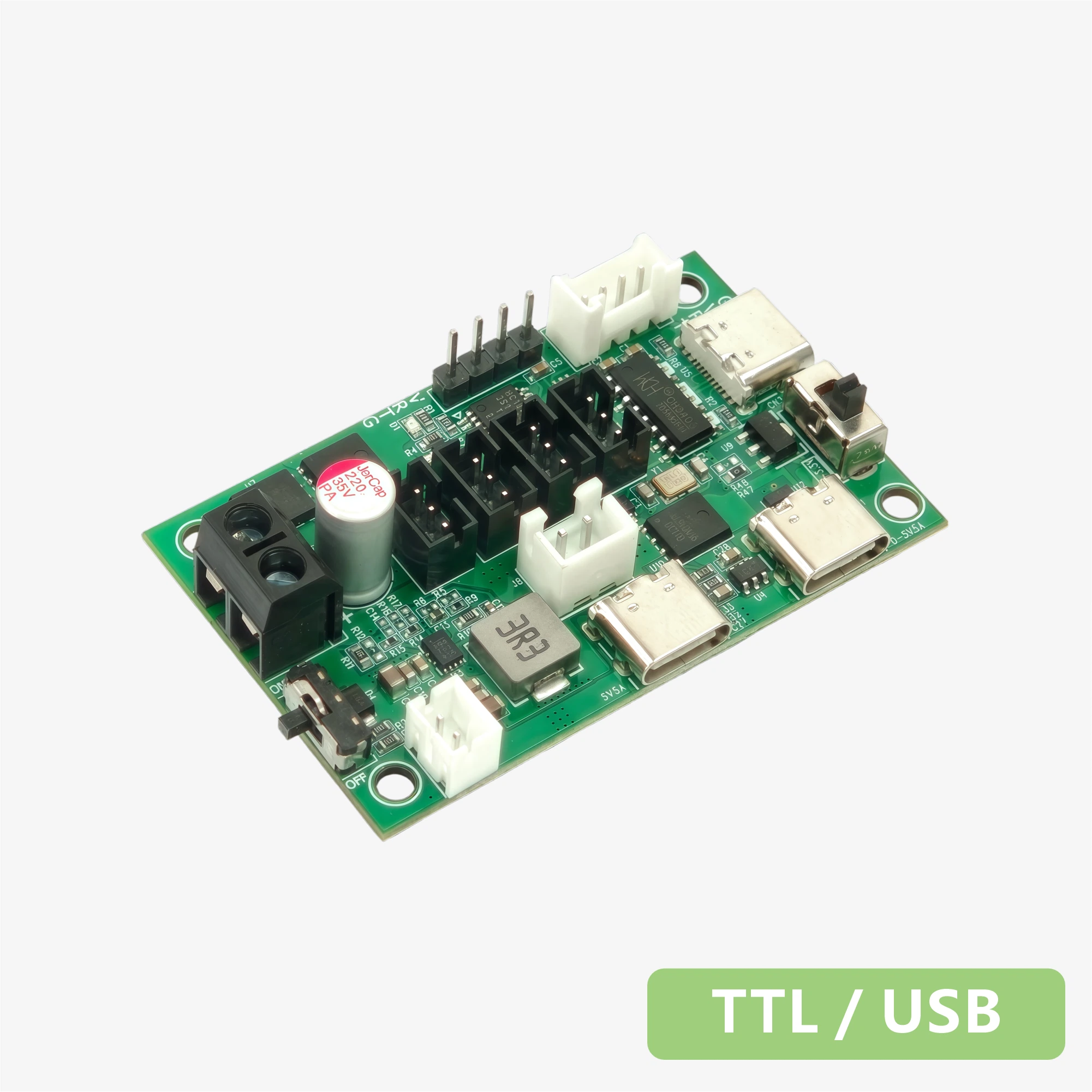

规格书 - 总线舵机调试供电一体板 RUC-01
1. 产品特点
- 集成了半双工和全双工的转换功能
- 支持3.3v与5.0v的电平切换
- 配备了Type-C数据接口
- 适用于总线舵机的ID配置、参数设置以及与PC和其他平台之间的通信
- 支持 type-c PD3.0/2.0 协议 5V/5A输出
2. 规格参数
| 参数项 | 参数值 |
|---|---|
| 输入电压 | 6.0-12.6v |
| 转换信号 | 半双工转全双工 |
| TTL电平 | 3.3v | 5.0v |
| 最大承载电流 | 20A |
| 串口输出 | 2组 |
| 数据接口 | Type-C |
| 供电接口 | Type-C（5V / 5A） |
| Type-C PD 协议（5V / 5A） | |
| PH2.54-2P（5V / 5A） | |
| 工作温度 | -10 ~ 60℃ |
| 保护功能 | 反接保护 |
| 舵机接口 | PH2.0 × 4 |
| 固定孔位 | M2.0 × 4 |
| 电源指示灯 | 红色 |
| 尺寸 | 56×35mm |
| 重量 | 13g |
3. 接口说明

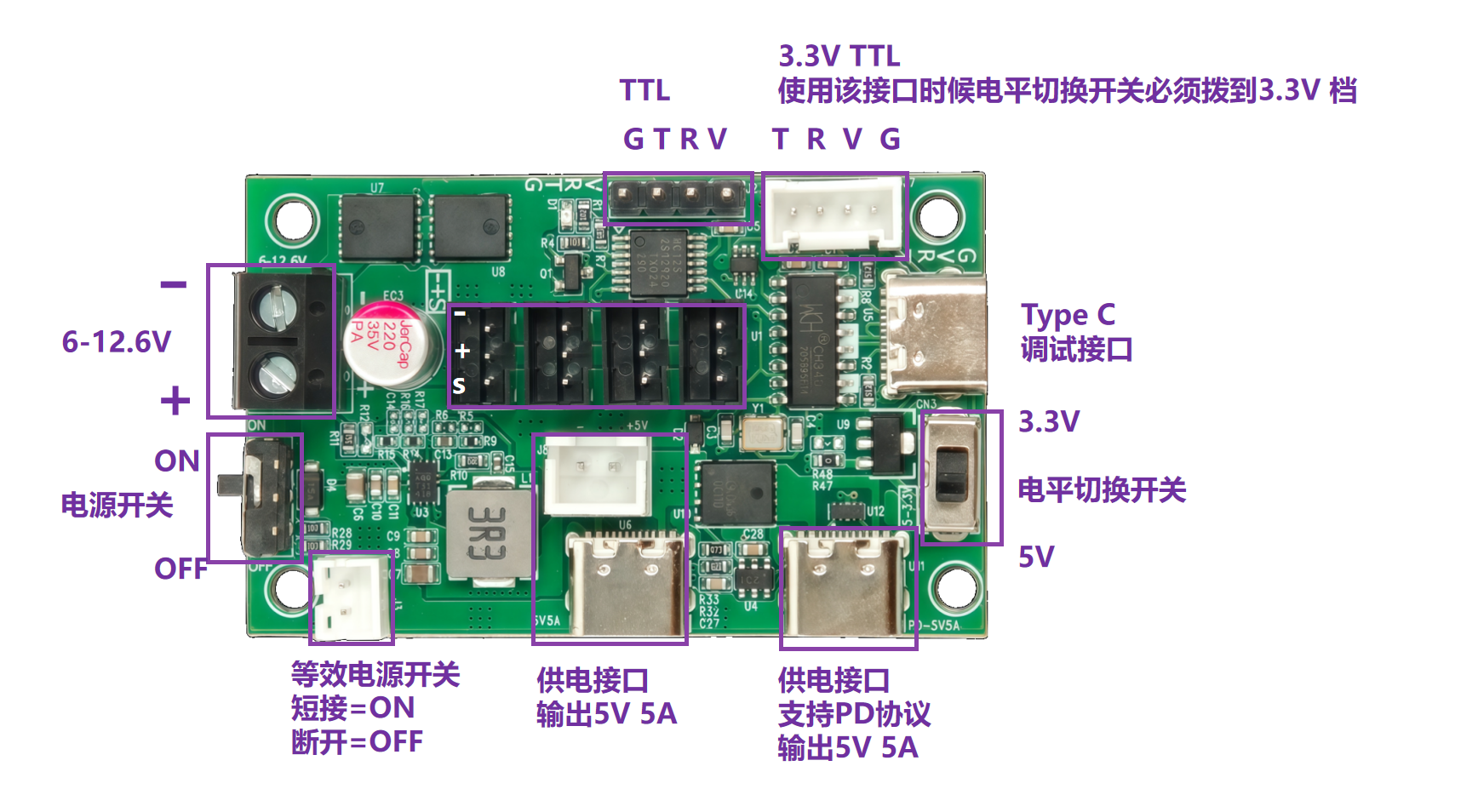

引脚定义

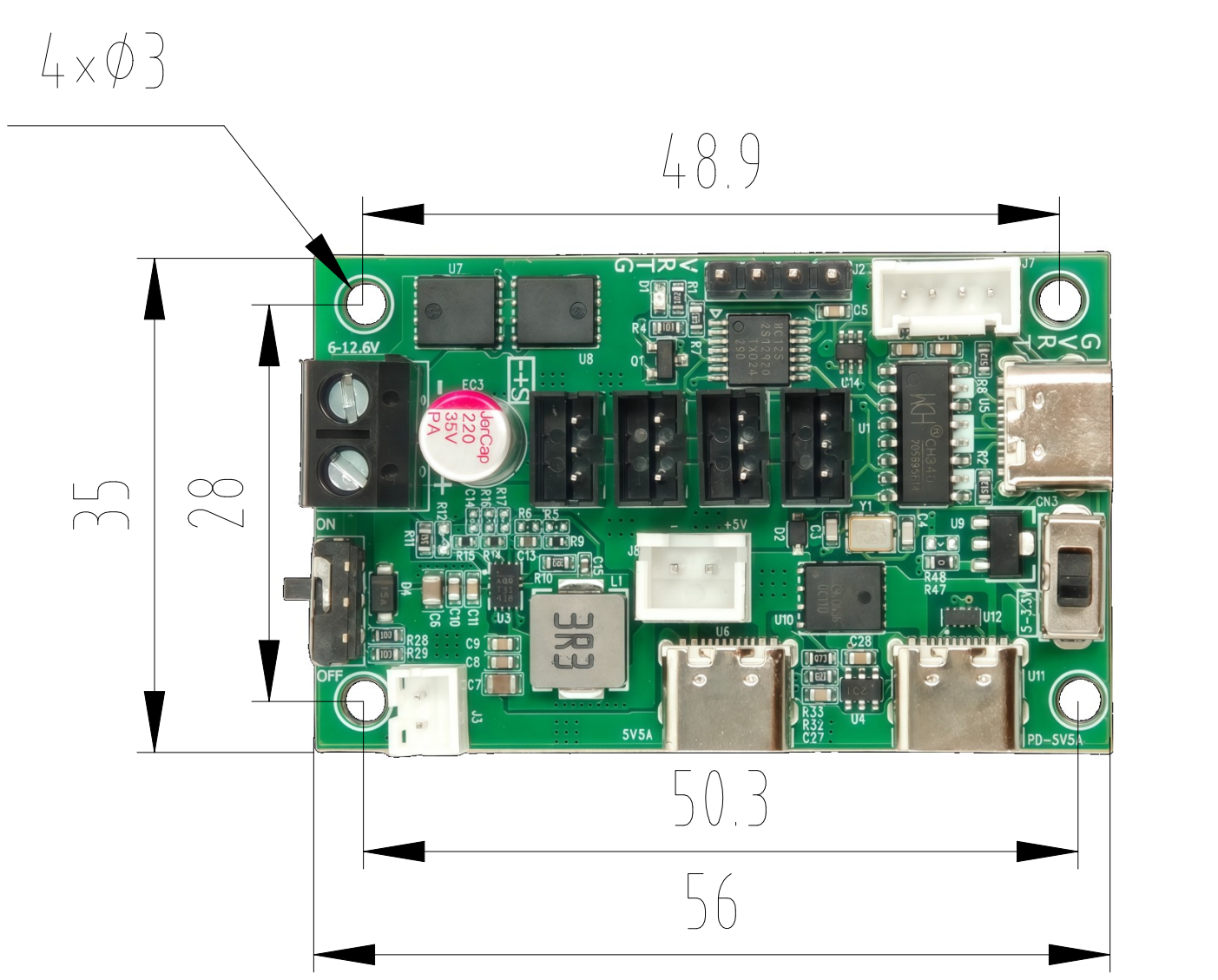

4. 外观尺寸
外观尺寸图

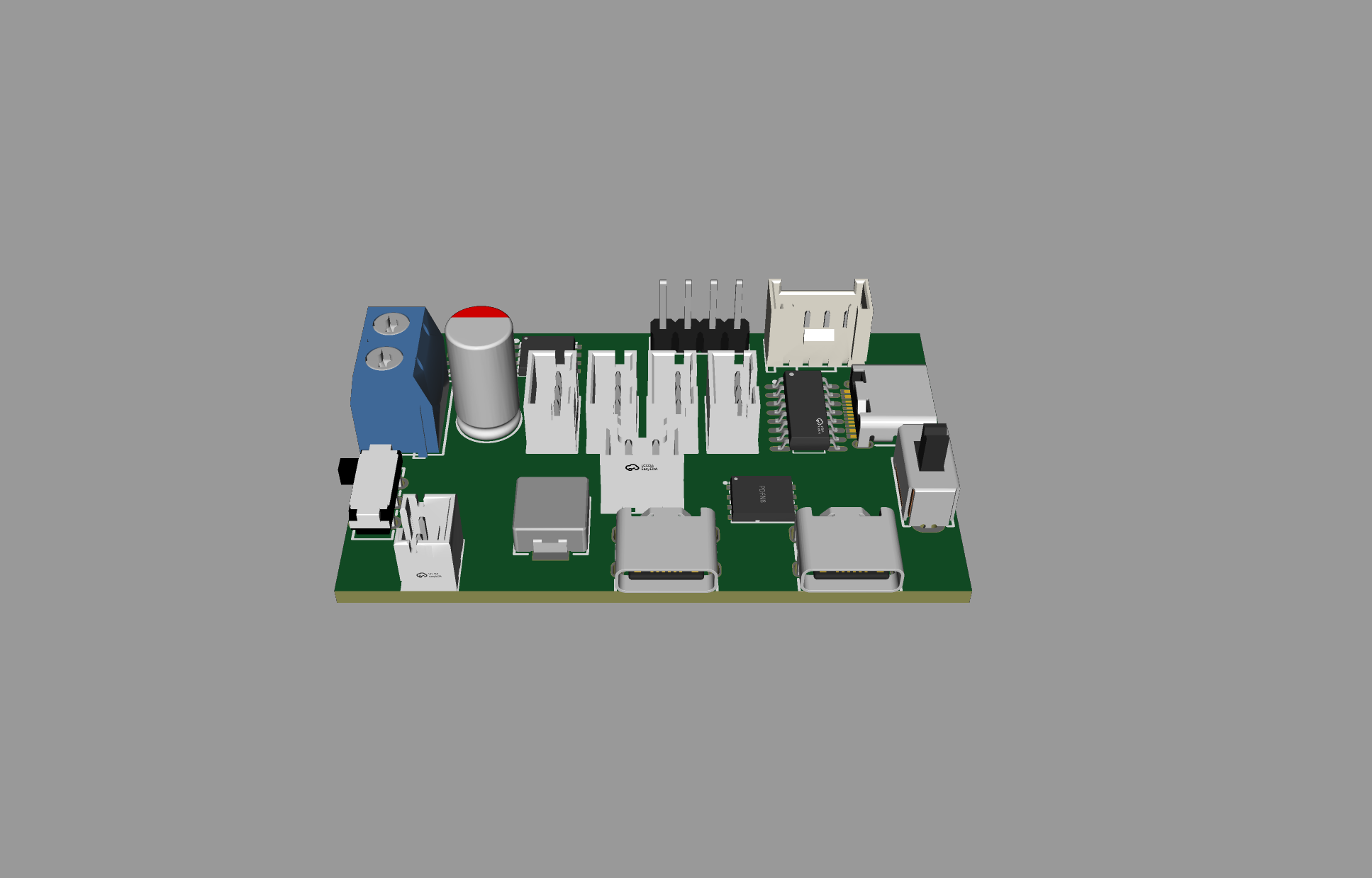

5. 3D模型文件
