规格书 - Seeed Studio XIAO ESP32S3 开发板
Seeed Studio XIAO ESP32S3 开发板
$7.49
购买链接待补充
Tip
- 本页面所述板卡为 Seeed Studio 官方板卡，资料基于 Seeed Studio 官方公开页面整理。
- 官方网站：https://www.seeedstudio.com/
- 产品页面：https://www.seeedstudio.com/XIAO-ESP32S3-p-5627.html
1. 产品特点
- 基于乐鑫
ESP32-S3R8芯片，双核Xtensa LX7处理器，最高主频240MHz - 板载
2.4GHz Wi-Fi、Bluetooth 5.0与Bluetooth Mesh - 集成
8MB Flash与8MB PSRAM - 板载锂电池充电管理电路，支持
3.7V锂电池供电 - 提供
11路数字GPIO、9路ADC、1路UART、1路IIC、1路SPI - 板载
USB Type-C接口，支持程序下载与供电 - 板载电源指示灯、用户自定义 LED、复位按键与 Boot 按键
- 板卡尺寸小巧，适合机器人、可穿戴设备、物联网终端与嵌入式控制场景
2. 规格参数
| 参数项 | 参数值 |
|---|---|
| 主控芯片 | ESP32-S3R8 |
| 处理器架构 | 双核 Xtensa LX7，最高 240MHz |
| 无线连接 | 2.4GHz Wi-Fi / Bluetooth 5.0 / Bluetooth Mesh |
| 片上 SRAM | 512KB |
| 板载 Flash | 8MB |
| 板载 PSRAM | 8MB |
| 输入电压 | 5V DC（Type-C） / 3.7V 锂电池 |
| 电池充电 | 支持锂电池充电管理 |
| GPIO | 11 路数字 GPIO（支持 PWM） |
| ADC | 9 路 |
| 通信接口 | UART × 1 / IIC × 1 / SPI × 1 |
| 用户接口 | 复位按键 × 1 / Boot 按键 × 1 / 用户 LED × 1 / 充电 LED × 1 |
| 工作温度 | -20 ~ 65℃ |
| 尺寸 | 21 × 17.8mm |
| 安装方式 | SMD 邮票孔封装 + 板载贴片天线 |
| 典型功耗 | Wi-Fi 激活约 100mA，BLE 激活约 85mA，深度睡眠约 14μA |
3. 接口说明

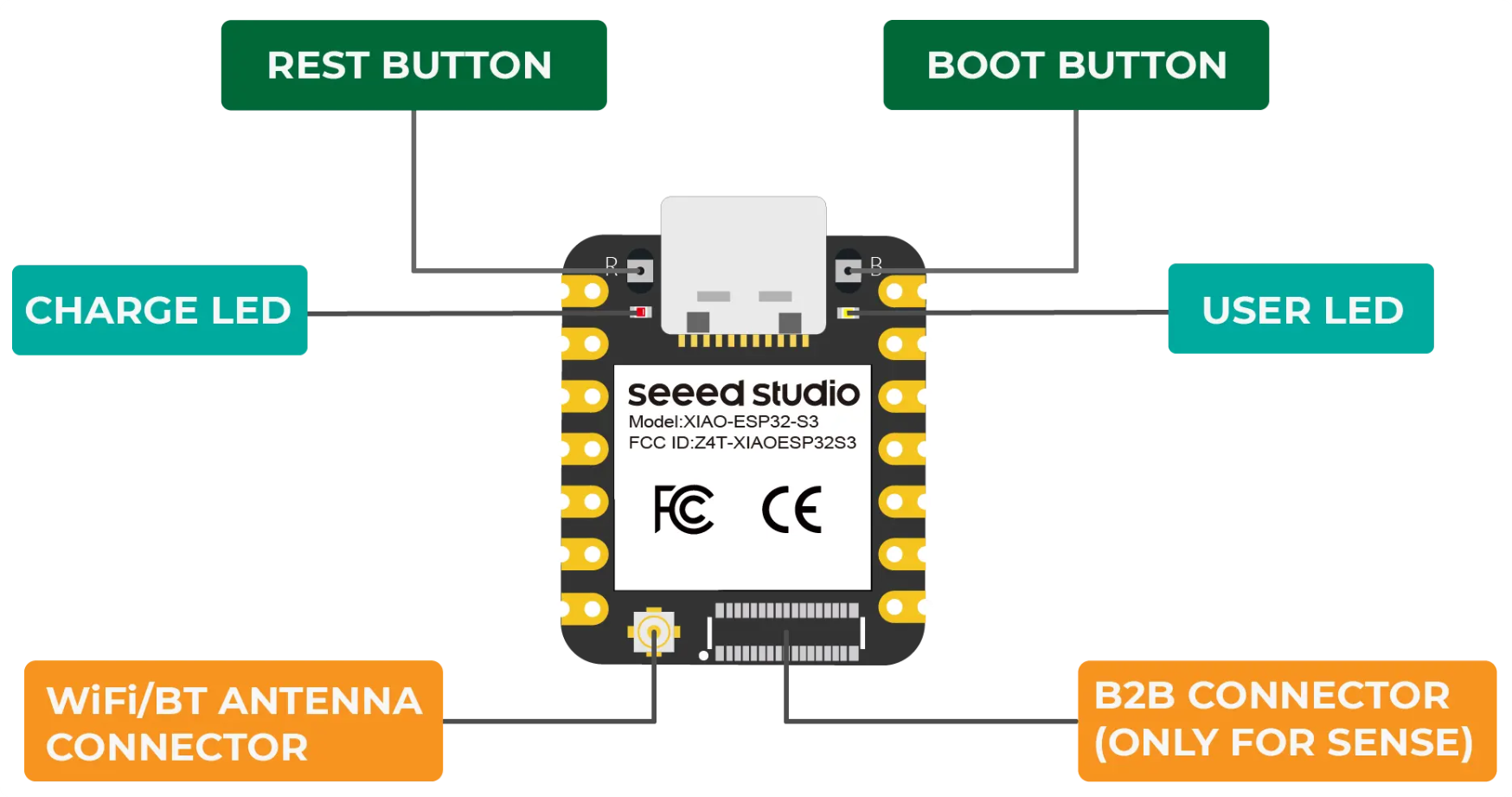

正面接口说明

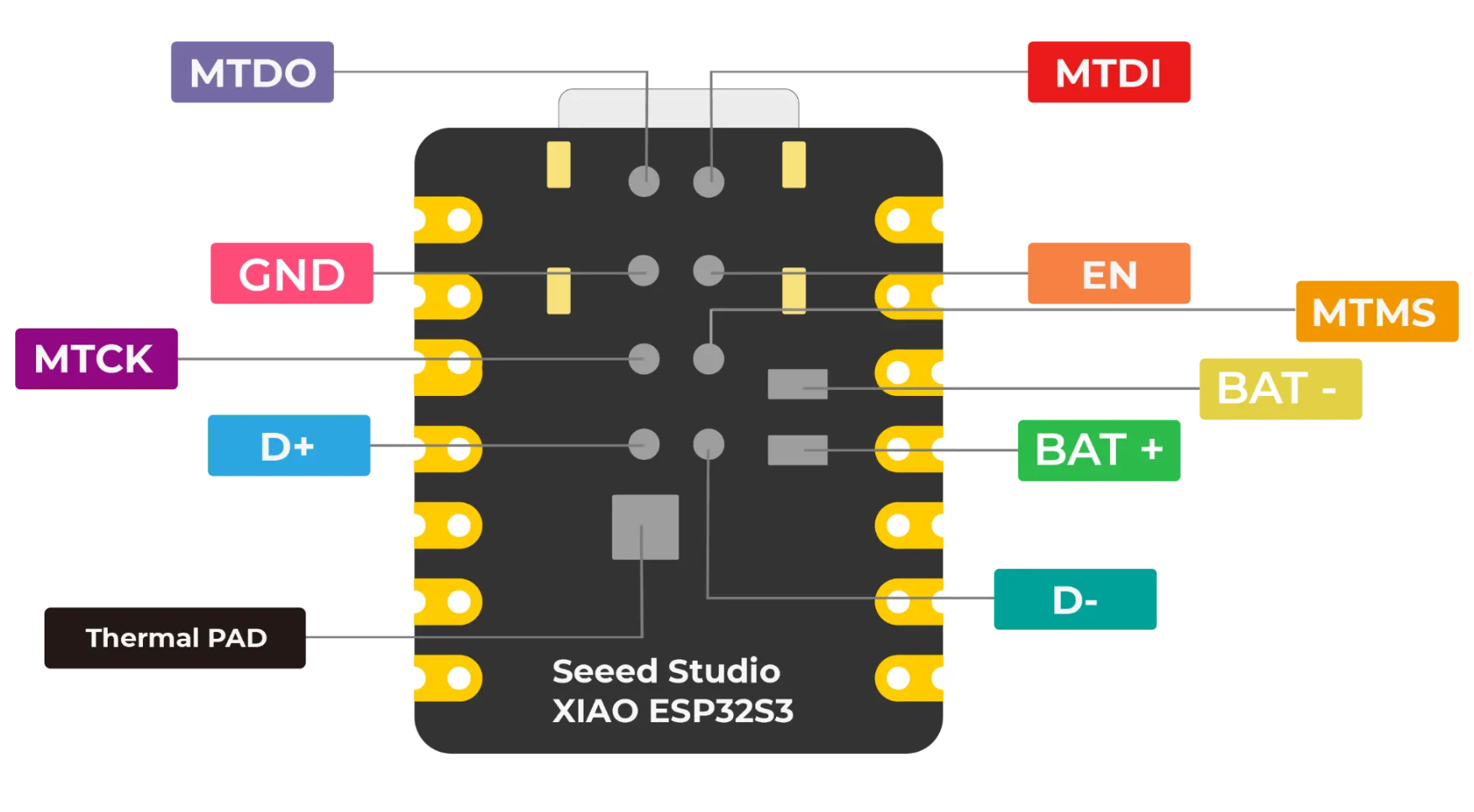

背面接口说明
4. 外观尺寸
- 板卡尺寸：
21 × 17.8mm

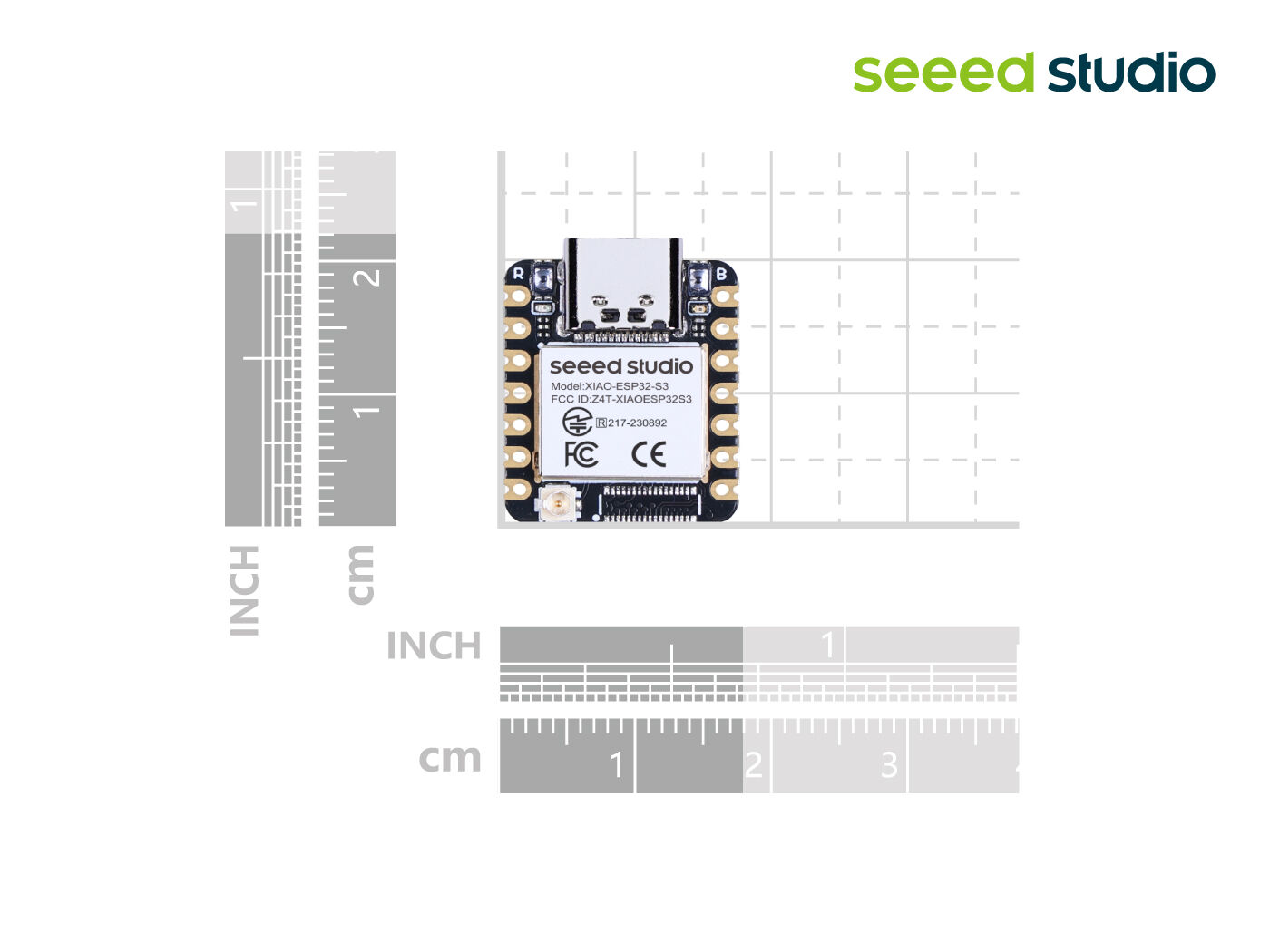

外观尺寸图

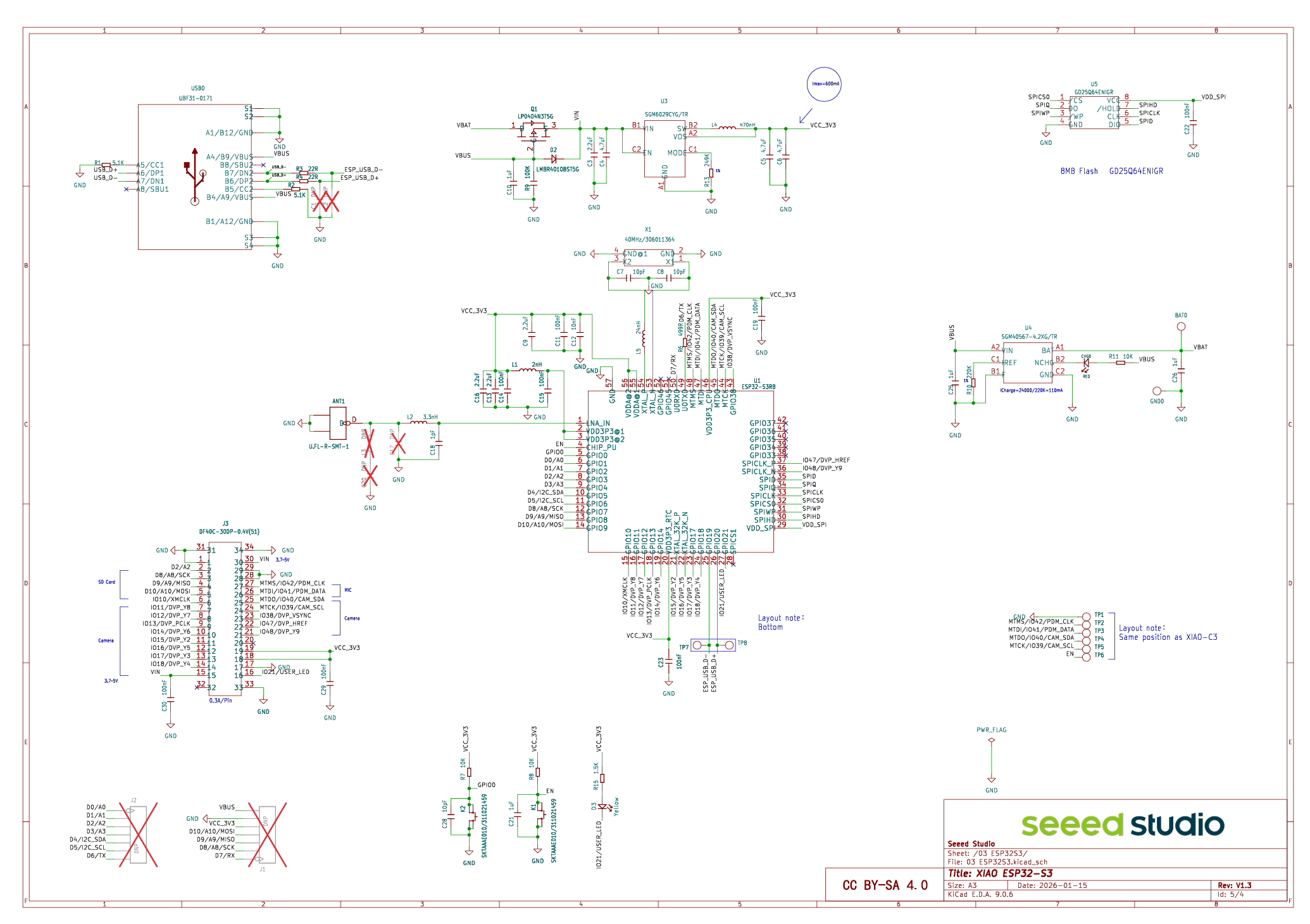

5. 参考线路图
